在半导体离子注入、纳米材料表面改性、薄膜沉积等高端精密制造领域，脉冲电源的 “恒流精度控制”“脉冲参数可编程性”“低电磁干扰” 成为核心技术支撑。传统单极性脉冲电源普遍存在电流波动大、参数调节精度不足、电磁辐射干扰精密制程等问题，导致半导体器件良率低、纳米材料改性效果不均，而 “高精度恒流设计”“多参数可编程适配” 已成为脉冲电源适配高端精密制造的关键升级方向。

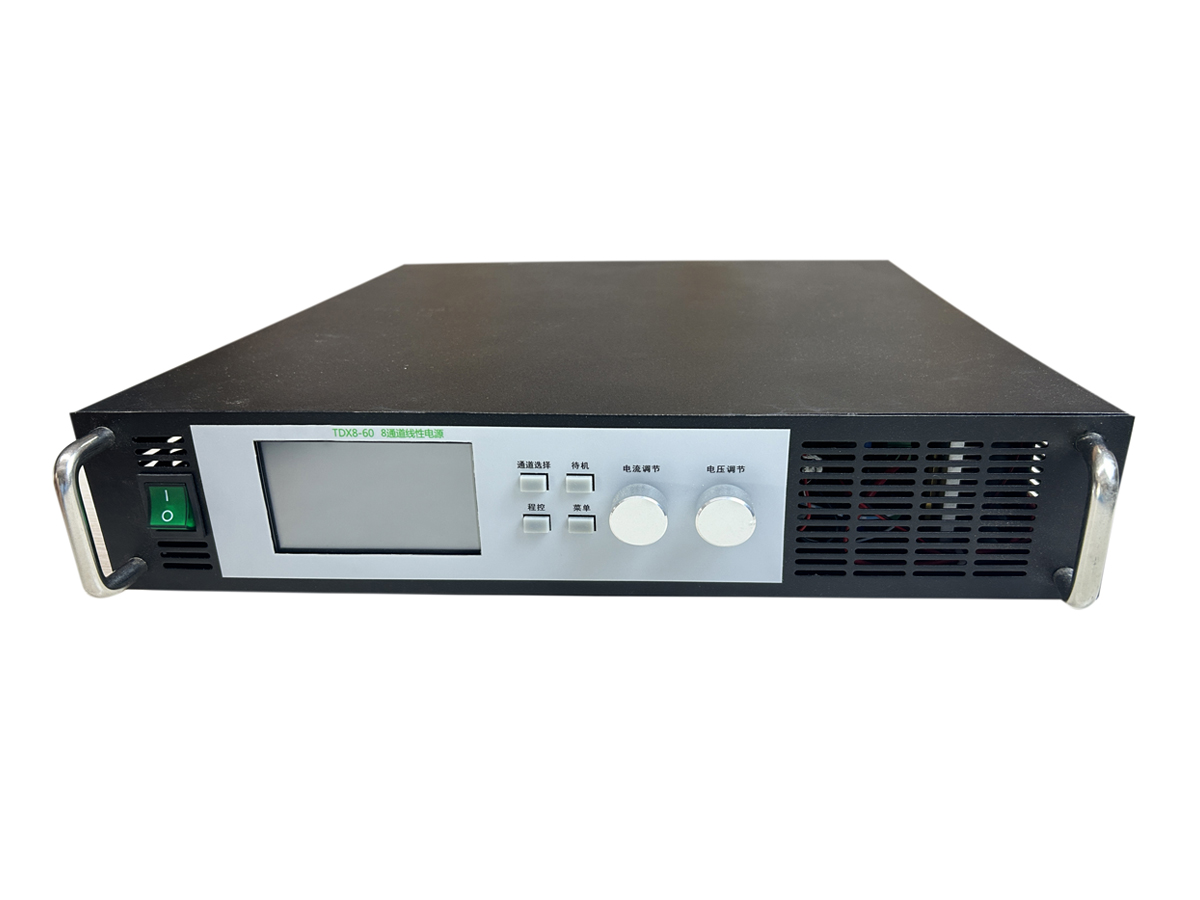

苏州渊禄智能科技有限公司聚焦精密制造领域的严苛需求，推出新一代高精度恒流单极性脉冲电源。该产品实现三大核心技术突破：一是恒流精度极致优化，采用数字化闭环反馈控制算法，电流精度控制在 ±0.1% 以内，脉冲电流稳定性≤0.05%，可精准匹配半导体离子注入的剂量控制需求，避免电流波动导致的器件性能偏差；二是参数可编程深度拓展，支持脉冲频率 1kHz-8MHz、脉冲宽度 0.02μs-1000ms 连续可调，峰值电流 0-600A、峰值电压 0-1000V 宽域配置，可通过上位机自定义脉冲波形（方波、三角波、梯形波），适配不同纳米材料的改性工艺需求；三是低电磁干扰设计升级，通过多层屏蔽结构与 EMC 滤波模块，辐射骚扰值≤28dBμV/m，符合 GB/T 17799.3 电磁兼容标准，避免对半导体光刻、薄膜沉积等精密设备造成信号干扰。

在场景适配与性能优化上，该单极性脉冲电源针对性突破：针对半导体离子注入工艺，优化脉冲上升沿 / 下降沿速度（≤12ns），增强离子束流的稳定性，离子注入剂量均匀性提升至 99.8% 以上，适配 28nm 及以下先进制程的半导体器件制造；针对纳米材料表面改性（如碳纳米管、石墨烯功能化），强化脉冲能量的精准投递，通过恒流控制避免材料表面过热损伤，改性后材料的硬度、导电性等关键性能提升 25%-40%；针对薄膜沉积场景，支持多通道同步输出（1-4 通道可选），可同时为多个沉积靶材供电，膜层厚度均匀性偏差控制在 ±1% 以内，满足高端光学薄膜、电子薄膜的制备需求。

技术创新之外，渊禄智能构建了 “精密制造专属” 定制服务体系：前期技术团队深入客户生产车间或科研实验室，梳理制程工艺参数、设备兼容性、洁净等级要求等核心需求，输出 “参数定制 + 工艺适配” 一体化方案；中期采用精密元器件选型与模块化生产，产品需通过高低温循环、连续负载冲击、电磁兼容等 10 项专项测试，定制周期控制在 8-15 个工作日；后期提供 “工艺联动调试 + 远程运维” 服务，7×24 小时响应技术咨询，针对半导体企业开放参数升级通道，可根据制程迭代需求免费优化电源性能。

目前，该高精度恒流单极性脉冲电源已在多个精密制造场景落地应用：为某半导体企业定制的离子注入专用电源，使 28nm 制程芯片的良率从 93% 提升至 97.5%，离子注入剂量偏差缩小至 ±0.2%；为纳米材料研发机构适配的改性专用电源，成功实现石墨烯的高效功能化改性，材料导电性提升 32%；为光学薄膜厂商定制的多通道脉冲电源，膜层厚度均匀性提升至 99.2%，生产效率提升 18%。未来，渊禄智能将持续深耕高精度脉冲电源技术迭代，聚焦第三代半导体、量子点材料等新兴领域，研发支持更高参数精度与智能工艺联动的定制方案，以 “精准控流、可编程适配、低干扰” 的脉冲电源产品，助力精密制造行业突破核心工艺瓶颈，加速高端产品国产化进程。
